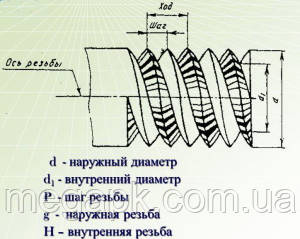

Шаг для основной и мелкой резьбы
Шаг для основной и мелкой резьбы
| Резьба | Шаг резьбы Р, мм | |||
| Основная резьба мм | Мелкая резьба мм | |||
| мелкая | мелкая 2 | супермелкая | ||
| М1 | 0.25 | (0.2) | ||
| М1.2 | 0.25 | (0.2) | ||
| М1.4 | 0.3 | (0.2) | ||
| М1.6 | 0.35 | (0.2) | ||
| М1.8 | 0.35 | (0.2) | ||
| М2.0 | 0.4 | (0.25) | ||
| М2.2 | 0.45 | (0.25) | ||
| М2.5 | 0.45 | (0.35) | ||
| М3.0 | 0.5 | (0.35) | ||
| М3.5 | 0.6 | (0.35) | ||
| М4.0 | 0.7 | 0.5 | ||
| М5.0 | 0.8 | 0.5 | ||
| М6.0 | 1.0 | 0.75 | 0.5 | |
| М8.0 | 1.25 | 1.0 | 0.75 | 0.5 |
| М10.0 | 1.5 | 1.25 | 1.0 | 0.75 |
| М12.0 | 1.75 | 1.5 | 1.25 | 1.0 |
| М14.0 | 2.0 | 1.5 | 1.25 | 1.0 |
| М16 | 2.0 | 1.5 | 1.0 | |
| М18 | 2.5 | 2.0 | 1.5 | 1.0 |
| М20 | 2.5 | 2.0 | 1.5 | 1.0 |
| М22 | 2.5 | 2.0 | 1.5 | 1.0 |
| М24 | 3.0 | 2.0 | 1.5 | 1.0 |
| М27 | 3.0 | 2.0 | 1.5 | (1.0) |
| М30 | 3.5 | 2.0 | 1.5 | (1.0) |
| М33 | 3.5 | 2.0 | 1.5 | |
| М36 | 4.0 | 3.0 | 2.0 | 1.5 |
| М39 | 4.0 | 3.0 | 2.0 | 1.5 |
| М42 | 4.5 | (4.0) 3.0 | 2.0 | 1.5 |
| М45 | 4.5 | (4.0) 3.0 | 2.0 | 1.5 |
| М48 | 5.0 | (4.0) 3.0 | 2.0 | 1.5 |
| М52 | 5.0 | (4.0) 3.0 | 2.0 | 1.5 |
| М56 | 5.5 | 4.0 | 3.0 (2.0) | 1.5 |
| М60 | 5.5 | 4.0 | 3.0 (2.0) | 1.5 |
| М64 | 6.0 | 4.0 | 3.0 | 2.0 (1.5) |
| М68 | 6.0 | 4.0 | 3.0 | 2.0 (1.5) |
