Болти фундаментні ГОСТ 24379.1-80

12 трав.

Справжній стандарт поширюється на фундаментні болти (надалі болти) діаметром різьби від 12 до 140 мм по ГОСТ 24379.0-80, призначені для кріплення будівельних конструкцій і устаткування.

Тип болта	Виконання	Найменування болта	Номінальний діаметр різьби, мм
1	1	Болти фундаментні вигнуті	12-48
1	2	Болти фундаментні вигнуті	12-48
2	1	Болти фундаментні з анкерним плитою	16-48
	2		56-90
	3		100-140
3	1	Болти фундаментні складові	24-48
3	2	Болти фундаментні складові	50-64
4	1	Болти фундаментні знімні	24-48
	2		56-125
	3		56-100
5	-	Болти фундаментні прямі	12-48
6	1	Болти фундаментні з конічним кінцем	12-48
	2
	3

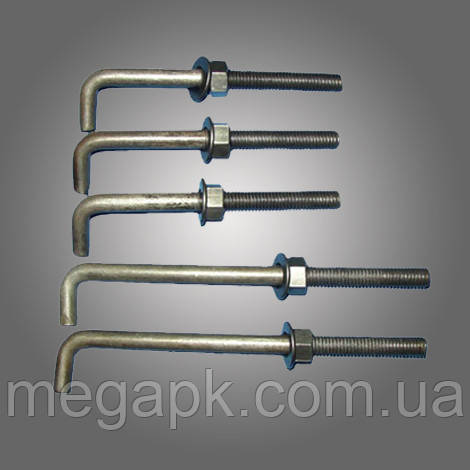

Тип 1

Болти фундаментні вигнуті

Виконання 1 Виконання 2

Тип 2

Болти фундаментні з анкерним плитою

Виконання 1 Виконання 2 Виконання 3

Тип 3

Болти фундаментні складові

Виконання 1 Виконання 2

Тип 4

Болти фундаментні знімні

Виконання 1 Виконання 2 Виконання 3

Тип 5

Фундаментний Болт прямий

Тип 6

Болти фундаментні з конічним кінцем

Виконання 1 Виконання 2 Виконання 3

Розміри для довідок.

1-10 - шпилька; 11, 12 - плита анкерна; 13 - муфта; 14 - анкерна арматура; 15 - цанга разжимная; 16 - конічна втулка; 17 - шайба; 18 - гайка по ГОСТ 5915-70; 19 - гайка по ГОСТ 10605-72

Рис. 1

Довжина болтів L і діаметр різьби d призначаються в залежності від довжини шпильок і їх діаметра різьби.

Приклад умовного позначення болта типу 1, виконання 1, діаметр різьби d = 20 мм, довжиною L = 800 мм, зі шпилькою з сталі марки ВСт3пс2:

БОЛТ 1.1.М20800. ВСт3пс2 ГОСТ 24379.1-80

То ж, болта типу 4, виконання 2, діаметром різьби d = 100 мм, з дрібним кроком різьби 6 мм, довжиною L = 1900 мм, зі шпилькою зі сталі марки 09Г2С-6:

БОЛТ 4.2.М10061900 09Г2С-6 ГОСТ 24379.1-80

ШПИЛЬКИ (поз. 1-10 по чорт. 1)

Поз. 1 (d = 12-48 мм)

Поз. 2 (d = 12-48 мм)

Поз. 3 (d = 16-48 мм)

Поз. 4 (d = 56-140 мм)

Поз. 5 (d = 24-64 мм)

Поз. 6 (d = 56-125 мм)

Поз. 7 (d = 12-48 мм)

Поз. 8 (d = 12-48 мм)

Поз. 9 (d = 12-48 мм)

Поз. 10 (d = 12-48 мм)

Рис. 2

мм

Номінальний	Крок різьби			d₂	d₃	d₄	d₅	d₆	l_o	l	l₁	l₂	l₃	l₄	l₅	l₆
діаметр різьби d	великий	дрібний	d*₁	Перед. вимкнено. по h16		Перед. вимкнено. за Н15	Перед. вимкнено. по h16		Перед. вимкнено. за +ІТ17	Перед. вимкнено. за				Перед. вимкнено. за +ІТ17	Перед. вимкнено. за
12	1,75		12				17	20	80	40	100	50	25	24
16	2		16			-	22	26	90	50	130	60	30	32
20	2,5		20				28	32	100	60	160	80	40	40
24	3		24			5	34	39	110	75	200	100	50	48
30	3,5	-	30	-	-		42	48	120	90	250	120	60	60	-	-
36	4		36				50	58	130	110	300	140	70	73
42	4,5		42			8	58	68	140	125	350	170	85	85
48	5		48				68	77	150	150	400	200	100	98
56	5,5		60	56	47,8	12			160						400	180
64	6		70	64	55	16			170						500	190
72			75	72	63	20			180							200
80			85	80	71				190						600	220
90			95	90	81		-	-	210	-	-	-	-	-	800	230
100	-	6	105	100	91	25			230							250
110			120	110	101				240						1000	260
125			130	125	116	30			250							270
140			145	140	-	-			270							280

мм

Номінальний	Крок різьби		l₇	l₈	l₉	l₁₀	l₁₁	l₁₂	S	H	h	c	c₁
діаметр різьби d	великий	дрібний	Перед. вимкнено. за						Перед. вимкнено. по h15	Перед. вимкнено. за				R	r
12	1,75						30	20					6	12	8
16	2		-	-			36	28	-	-		-	9	16	10
20	2,5						48	34					9	20
24	3		7	65			60	41	17	16		9	11	24	20
30	3,5	-		75	-	-	73	50	19		-	12	14	30
36	4		10	90			85	63	24	20			17	36	30
42	4,5			100			95	71	27			15	20	42
48	5		12	115			120	82	32	25		18	22	48	40
56	5,5		16	130	120	180			41	30	25	20
64	6			150	135	200			46			25
72			20		155	240			50	40	35	30
80									55
90					180	280	-	-	65			35	-	-	-
100	-	6	25	-	200	300			75	50	45	40
110					220	340			85
125			30		240	370			95	60	55	45
140			-		-	-			-	-	-	-

Приклад умовного позначення шпильки поз. 1, діаметром різьби d = 20 мм, довжиною L = 800 мм, зі сталі марки ВСт3пс2:

ШПИЛЬКА 1.М20800 ВСт3пс2 ГОСТ 24379.1-80

То ж, поз. 4, діаметром різьби d = 100 мм, з дрібним кроком різьби 6 мм, довжиною L = 3150 мм, зі сталі марки 09Г2С-6:

ШПИЛЬКА 4.М10063150.09Г2С-6 ГОСТ 24379.1-80
