Позначення стандартних різьбових виробів

Позначення стандартних різьбових виробів

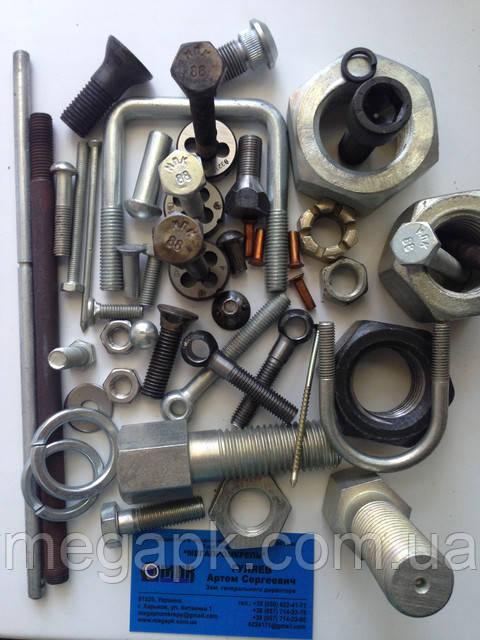

Болти, гвинти, шпильки та гайки з вуглецевих і легованих сталей і сплавів та вироби з кольорових сплавів слід визначити за наступною схемою:
Болт 2М12х1,25-6дх60.58.35 X. 029 ГОСТ...
де: Болт ― найменування кріпильного виробу: болт, гвинт, шпилька, гайка
2 ― виконання (виконання 1 не зазначається)
М12 ― символ метричної різьби та її зовнішній діаметр
1,25 ― дрібний крок різьблення в мм (великий крок не вказується)
6g ― поле допуску різьби по ГОСТ 16093 – 81
60 ― довжина болта, гвинта, шпильки в мм
58 ― клас міцності або група по ГОСТ 17594 – 78
35X ― марка легированной стали или сплава (марка углеродистой стали не указывается)
02 ― обозначение вида покрытия по ГОСТ 17594 – 87
9 ― толщина покрытия по ГОСТ 9.303 – 84
ГОСТ ― номер стандарта на конструкцию и размеры
Пример условного обозначения болта с диаметром резьбы d = 12 мм, длиной l = 60 мм, класса прочности 5.8, исполнения 1, с крупным шагом резьбы, с полем допуска резьбы 8g, без покрытия:
Болт М12-8gх60.58 ГОСТ 7798 ― 70.
То же класса прочности 10.9, из стали 40X, исполнения 2, c мелким шагом резьбы, с полем допуска резьбы 6g, c покрытием 01, толщиной 6 мкм:
Болт 2М12х1,25-6дх60.109.4 OX.106 ГОСТ 7798 ― 7О.
Приклад умовного позначення шпильки діаметром різьби d = 16мм, з великим кроком різьби, з полем допуску 6g, довжиною l = 90мм, класу міцності 5.8, без покриття:
Шпилька M16-6дх90.58 ГОСТ 22О32 – 76
Шпилька M16-6дх90.58 ГОСТ 22О34 – 76
Шпилька M16-6дх90.58 ГОСТ 22О38 ― 76
То ж з дрібним кроком різьби Р = 1,5 мм, класу міцності 1О,9, зі сталі 4ОХ, c покриттям 02, товщиною 6мкм:
Шпилька М16х1,5-6дх90.109.40 X. 026 ГОСТ 22О32 – 76
Шпилька М16х1,5-6дх90.109.40 X. 026 ГОСТ 22О34 – 76
Шпилька М16х1,5-6дх90.109.40 X. 026 ГОСТ 22О38 ― 76
Приклад умовного позначення гайки з м діаметром різьби d = 12 мм, виконання 1, з великим кроком різьби, з полем допуску 7H, класу міцності 5, без покриття:
Гайка M12-7H.5 ГОСТ 5915 ― 70
Те ж класу міцності 12, зі сталі 4ОХ, виконання 2, з дрібним кроком різьби Р = 1,25, з полем допуску 6H, з покриттям 01, товщиною 6 мкм:
Гайка 2М12х1,25-6H.12.40 X. 016 ГОСТ 5915 ― 70
Приклад умовного позначення гвинта класу точності А, діаметром різьби d = 8 мм, з великим кроком різьби, з полем допуску різьби 6g, довжиною l = 50мм, класу міцності 4.8, без покриття:
― з циліндричною головкою : Гвинт А. M8-6дх50.48 ГОСТ 1491 ― 80;
― з напівкруглою головкою: Гвинт A. M8-6дх50.48 ГОСТ 17473 ― 80;
― c полупотайной головкою: Гвинт А. M8-6дх50.48 ГОСТ 17474 ― 80;
― з потайною головкою Гвинт: A. M8-6дх50.48 ГОСТ 17475 ― 80.
То ж класу точності B, з дрібним кроком різьби, з полем допуску 8g, з покриттям 01, товщиною 6 мкм:
― з циліндричною головкою: Гвинт Ст. М8х1-8дх50.48.016 ГОСТ 1491 ― 80;
― з напівкруглою головкою: Гвинт Ст. М8х1-8дх50.48.016 ГОСТ 17473 ― 80;
― c полупотайной головкою: Гвинт Ст. М8х1-8дх50.48.O16 ГОСТ 17474 ― 80;
― c потайной головкой: Винт В.M8х1-8gх50.48.016 ГОСТ 17475 ― 80.
Пример условного обозначения прямой длинной муфты без покрытия с Dy = 25:
а) муфта длинная 25 ГОСТ 8955 ― 75;
б) то же с цинковым покрытием: муфта длинная Ц-25 ГОСТ 8955 ― 75.
Примеры условных обозначений труб с условным проходом 25 мм:
а) трубы черной немерной длины, без резьбы -Труба 25х3,2 ГОСТ 3262 ― 75;
б) то же с цилиндрической резьбой -Труба Р-25х3,2 ГОСТ 3262 ― 75;
в) трубы с цинковым покрытием, немерной длины, с цилиндрической резьбой –Труба Ц-Р-25х3,2 ГОСТ 3262 ― 75.
Примеры условных обозначений контргаек с Dy = 40 мм:
а) без покриття –Контргайка 40 ГОСТ 8961 ― 75;
б) з цинковим покриттям –Контргайка Ц-40 ГОСТ 3961 ― 75.
