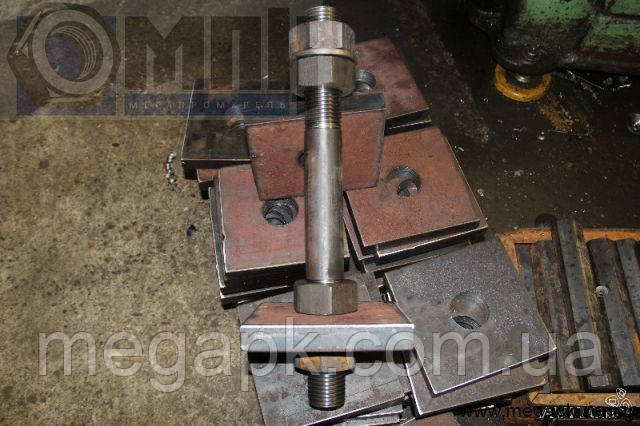

Болт фундаментальний тип 2 ГОСТ 24379.1-80 діаметром від М16 до М140
- Під замовлення
- Оптом і в роздріб
Відправка з 15 березня 2026від 262 ₴/кг
Показати оптові ціниМінімальна сума замовлення на сайті — 25 000 ₴
Болти фундаментальні тип 2 ГОСТ 24379.1-80 з анкерною плитою — призначені для кріплення основи конструкцій та обладнання, коли висота фундаменту визначається глибиною закладення фундаментальних болтів у бетон (виповнення 1, 2 і 3).
Використовуються для кріплення окремих елементів до конструкцій із залізобетону. Широко застосовують у бічних з'єднаннях. Зазвичай монтуються в бетон до його заливання. Універсальні в застосуванні, підтримують механічну міцність конструкції.
Болти фундаментальні з анкерною плитою тип 2 відповідно до ГОСТ 24379.1-80 складаються з:
-
шпилька фундаментального болта виготовлення 1, виконання 2 або виконання 3 ГОСТ 24379.1-80;
-
по чотири гайки ГОСТ 5915-70 для виконання 1 і 2 (три гайки для виконання 3);
-
шайба плоска ГОСТ 24379.1-80;
-
плита анкерна ГОСТ 24379.1-80.
Шпилька ГОСТ 24379.7-80 для фундаментального болта тип 2, виготовлення 1, 2 і 3:
|
Номінальний діаметр різі, d |
Крок різі, P |
Довжина різі, L0 |
|
Виготовлення 1 |
|
|
|
16 |
2 |
90 |
|
20 |
2,5 |
100 |
|
24 |
3 |
110 |
|
30 |
3,5 |
120 |
|
36 |
4 |
130 |
|
42 |
4,5 |
140 |
|
48 |
5 |
150 |
|
Виготовлення 2 |
|
|
|
56 |
5,5 |
160 |
|
64 |
6 |
170 |
|
72 |
6 |
180 |
|
80 |
6 |
190 |
|
90 |
6 |
210 |
|
Виготовлення 3 |
|
|
|
100 |
6 |
230 |
|
110 |
6 |
240 |
|
125 |
6 |
250 |
|
140 |
6 |
270 |
Гайка ГОСТ 5915-70, ГОСТ 10605-94 для фундаментального болта тип 2, виготовлення 1, 2 і 3:
|
Номінальний діаметр різі, d |
Крок різі, P |
Висота гайки, m |
Розмір під ключ, S |
|
Виготовлення 1 |
|
||
|
16 |
2 |
14,8 |
24 |
|
20 |
2,5 |
18 |
30 |
|
24 |
3 |
21,5 |
36 |
|
30 |
3,5 |
25,6 |
46 |
|
36 |
4 |
31 |
55 |
|
42 |
4,5 |
34 |
65 |
|
48 |
5 |
38 |
75 |
|
Виготовлення 2 |
|
||
|
56 |
5,5 |
45 |
85 |
|
64 |
6 |
51 |
95 |
|
72 |
6 |
58 |
105 |
|
80 |
6 |
64 |
115 |
|
90 |
6 |
72 |
130 |
|
Виготовлення 3 |
|
||
|
100 |
6 |
80 |
145 |
|
110 |
6 |
88 |
155 |
|
125 |
6 |
100 |
180 |
|
140 |
6 |
112 |
200 |
Шайба ГОСТ 24379.1-80 для фундаментального болта тип 2, виготовлення 1, 2 і 3:
|
Номінальний діаметр різі, d |
Внутрішній діаметр шайби, d1 |
Зовнішній діаметр шайби, d2 |
Товщина шайби, S |
|
Виготовлення 1 |
|
||
|
16 |
17 |
42 |
4 |
|
20 |
21 |
45 |
8 |
|
24 |
25 |
55 |
8 |
|
30 |
32 |
80 |
10 |
|
36 |
38 |
90 |
10 |
|
42 |
44 |
95 |
14 |
|
48 |
50 |
105 |
14 |
|
Виготовлення 2 |
|
||
|
56 |
60 |
115 |
16 |
|
64 |
68 |
130 |
16 |
|
72 |
76 |
140 |
18 |
|
80 |
85 |
160 |
20 |
|
90 |
95 |
180 |
20 |
|
Виготовлення 3 |
|
||
|
100 |
105 |
190 |
22 |
|
110 |
115 |
200 |
22 |
|
125 |
130 |
240 |
25 |
|
140 |
145 |
270 |
25 |
Плита анкерна ГОСТ 24379.1-80 для фундаментального болта тип 2, виготовлення 1, 2 і 3:
|
Номінальний діаметр різі, d |
Внутрішній діаметр плити, D |
Ширина анкерної плити, B |
Товщина плити, S |
|
Виготовлення 1 |
|
||
|
16 |
22 |
65 |
14 |
|
20 |
26 |
80 |
16 |
|
24 |
32 |
100 |
18 |
|
30 |
38 |
120 |
20 |
|
36 |
45 |
150 |
20 |
|
42 |
50 |
170 |
25 |
|
48 |
60 |
190 |
28 |
|
Виготовлення 2 |
|||
|
56 |
66 |
220 |
32 |
|
64 |
74 |
260 |
36 |
|
72 |
82 |
300 |
40 |
|
80 |
90 |
320 |
45 |
|
90 |
100 |
360 |
50 |
|
Виготовлення 3 |
|||
|
Номінальний діаметр різі, d |
Внутрішній діаметр плити, D |
Зовнішній діаметр плити, D1 |
Висота плити, H4 |
|
100 |
135 |
625 |
130 |
|
110 |
145 |
650 |
135 |
|
125 |
165 |
675 |
135 |
|
140 |
185 |
700 |
145 |
Ціни і термін виготовлення на болти фундаментальні з анкерною плитою уточнюйте в менеджерів компанії МЕГАПРОМКРЕПІ.
| Основні | |
|---|---|
| Покриття | Цинк |
| Матеріал болта | Сталь |
| Призначення болта | Фундаментний |
| Країна виробник | Україна |
| Виробник | Власне виробництво |
| Гарантійний термін | 36 міс |
| Наявність гайки | Так |
| Користувальницькі характеристики | |
| Найменування | Болти фундаментні тип 2 ГОСТ 24379.1-80 з анкерним плитою |
| Діаметром різьби | від 24 до 64 мм |
| Марка стали | 3СП, 3ПС, 3КП, 20, 35,40,45, 09Г2С |
- Ціна: від 262 ₴/кг
