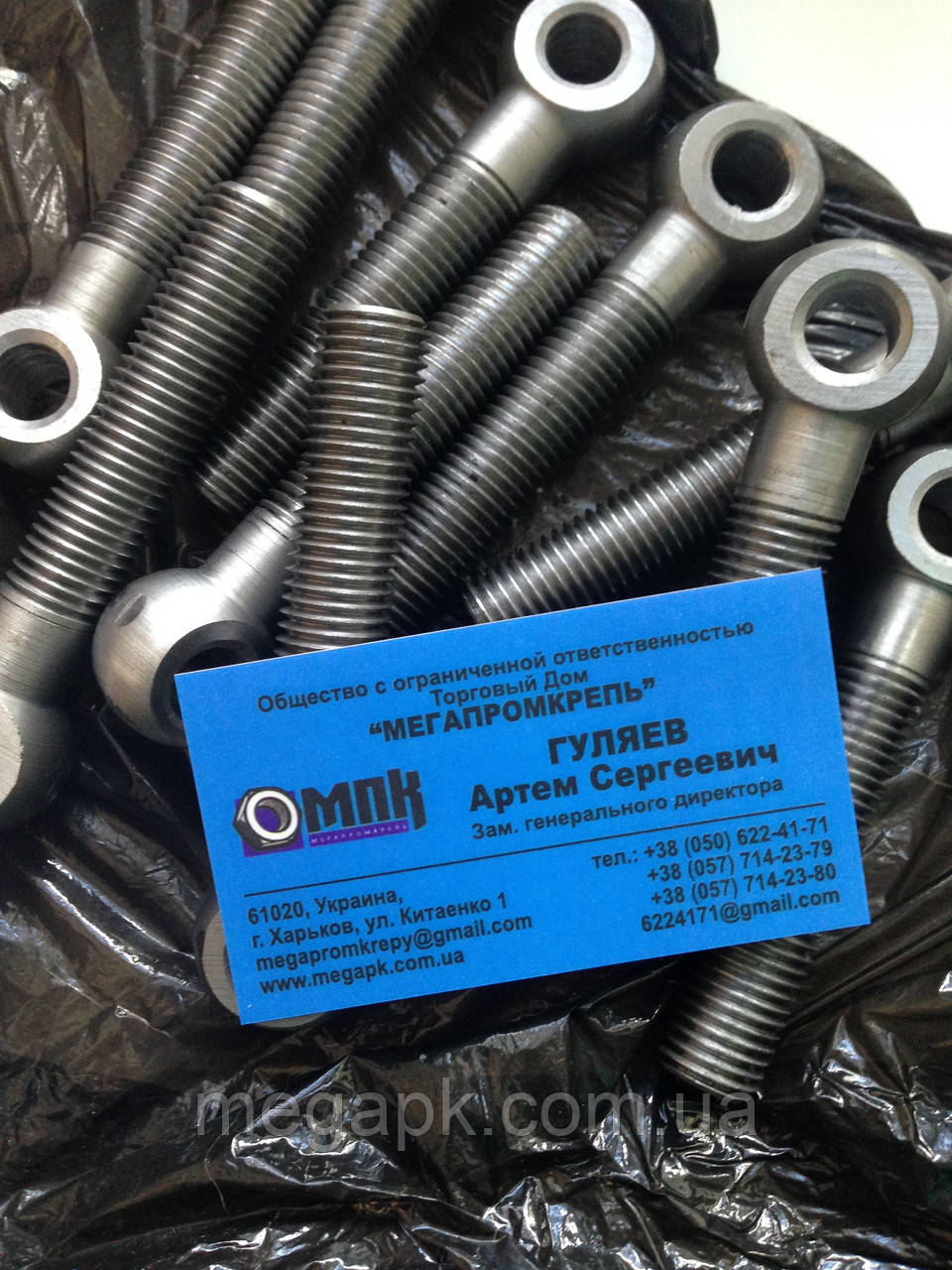

Болт відкидний М20 ГОСТ 3033-79, DIN 444
- В наявності
- Оптом і в роздріб
від 856 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 25000 грн
Болт відкидний М20 DIN 444 — болт відкидний із вушком (з петлею), з неповною метричною або дюймовою різзю. Використовується для з'єднань деталей і агрегатів у виробничих верстатах, приладах, а також у промислових, машинобудівних і будівельних зонах.
Також гвинт DIN 444 застосовується для пристрою такелажних пристосувань, для монтажу різних елементів у стіни та стелі спільно з анкерами.
Основні характеристики болта відкидного М20 DIN 444:
- крок різі — 2.5 мм;
- різь болта — метрична;
- поле допуска резьбы — 6g;
- висота нарізної частини, b, не менш ніж — 46 мм;
- діаметр кільця, зовнішній, d1 — 40 мм;
- діаметр кільця, внутрішній, d2 — 18 мм;
- ширина кільця, s, не більш ніж — 24 мм ;
- матеріал виготовлення — вуглецева сталь;
- висота болта, l, мінім. — 100 мм;
- висота болта, l, макс. — 260 мм;
- клас точності — B;
- клас міцності — 4.6, 8.8;
- покриття — оцинкування.
Параметри та розміри болтів DIN 444;
|
Параметри болта |
Номінальний діаметр d |
||||||||
|
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
М27 |
М30 |
|
|
Крок різі, P |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3 |
3,5 |
|
Висота нарізної частини, b, не менш ніж |
18 |
22 |
26 |
30 |
38 |
46 |
54 |
60 |
66 |
|
Діаметр кільця, зовнішній, d1 |
14 |
18 |
20 |
25 |
32 |
40 |
45 |
50 |
55 |
|
Діаметр кільця, внутрішній, d2 |
6 |
8 |
10 |
12 |
16 |
18 |
22 |
24 |
27 |
|
Ширина кільця, s, не більш ніж |
9 |
11 |
14 |
17 |
19 |
24 |
28 |
30 |
34 |
|
Висота болта, l, мінім. |
35 |
40 |
45 |
55 |
70 |
100 |
100 |
120 |
150 |
|
Висота болта, l, макс. |
90 |
140 |
150 |
260 |
260 |
260 |
260 |
300 |
300 |
| Основні | |
|---|---|
| Форма болта | Відкидний |
| Матеріал болта | Сталь |
| Призначення болта | Машинобудівний |
| Виробник | Мегапромкрепь |
| Наявність гайки | Так |
| Покриття | Цинк |
| Країна виробник | Україна |
| Гарантійний термін | 36 міс |
| Користувацькі характеристики | |
| Клас міцності | 5.8, 8.8, 10.9, 12.9. |
- Ціна: від 856 ₴
