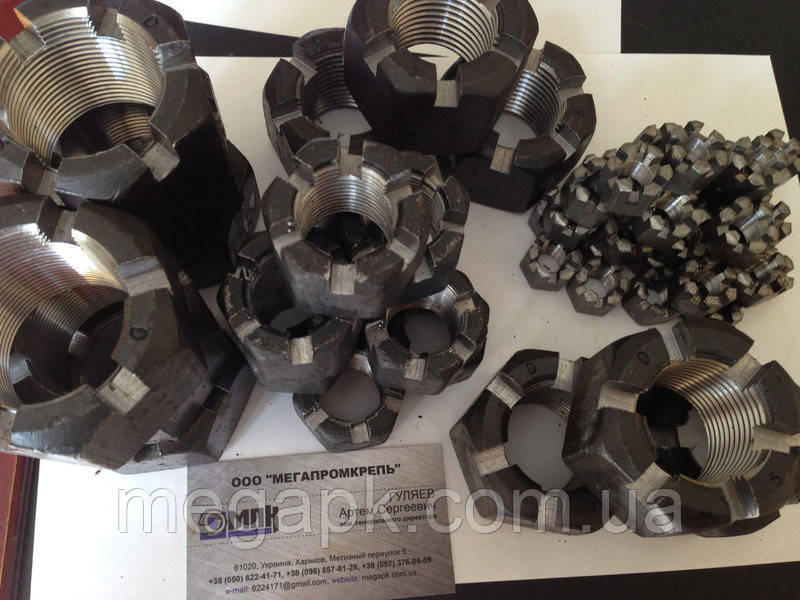

Гайки корончасті ГОСТ 5918-73
- В наявності
- Оптом і в роздріб
від 30 ₴
Показати оптові ціниМінімальна сума замовлення на сайті — 25000 грн
Гайки корончасті ГОСТ 5918-73
Виготовлення 1 Виготовлення 2
ГОСТ 5918-73 гайки корончасті і прорізні шестигранні класу точності В, розміри різі від М4 до М48. Гайки ГОСТ 5918-73 під шплінт використовуються для надійного кріплення деталей у конструкціях разом із болтами та шайбами відповідних розмірів.
Матеріали:
- Сталь: 4, 5, 6, 8, 10 (клас міцності для гайок)
- Сталь із покриттям: гальванічна оцинковка, термодифузійне цинкування
- Неіржавка сталь: А2, А4
- Латунь.
| d | М4 | М5 | M6 | M8 | M10 | M12 | М14* | M16 | М18* | M20 | М22* | M24 | М27* | M30 | М33* | M36 | М39* | М42 | М48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | великий | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,0 | 2,5 | 2,5 | 2,5 | 3,0 | 3,0 | 3,5 | 3,5 | 4,0 | 4,0 | 4,5 | 4,5 |
| дрібний | - | - | - | 1 | 1,25 | 1,25 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 | 3,0 | |
| da | не менш ніж | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 48 |
| не більш ніж | 4,6 | 5,75 | 6,75 | 8,75 | 10,8 | 13,0 | 15,1 | 17,3 | 19,4 | 21,6 | 23,8 | 25,9 | 29,2 | 32,4 | 35,6 | 38,9 | 42,2 | 45,4 | 51,8 | |
| m, f | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 | 16,4 | 18 | 19,8 | 21,5 | 23,6 | 25,6 | 28,7 | 31,0 | 33,4 | 34,0 | 38,0 | |
| h | 5,0 | 6,7 | 7,7 | 9,8 | 12,4 | 15,8 | 17,8 | 20,8 | 22,4 | 24,0 | 27,8 | 29,5 | 31,6 | 34,6 | 37,7 | 40,0 | 42,4 | 46 | 50 | |
| D | - | - | - | - | - | 16 | 19 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 65 | |
| k | 6 | 8 | ||||||||||||||||||
| n | 1,2 | 1,4 | 2,0 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7,0 | 7,0 | 7,0 | 7,0 | 9,0 | 9,0 | |
| e | 7,5 | 8,6 | 10,9 | 14,2 | 17,6 | 19,9 | 22,8 | 26,2 | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 60,8 | 66,5 | 71,3 | 82,6 | |
| dw | 6,3 | 7,2 | 9,0 | 11,7 | 14,6 | 16,6 | 19,6 | 22,5 | 25,3 | 27,7 | 31,7 | 33,2 | 38,3 | 42,7 | 46,6 | 51,1 | 55,9 | 59,9 | 69,4 | |
| S | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 75 | |
| N | Ісп.1 | 1,099 | 1,767 | 3,295 | 7,027 | 14,03 | 20,88 | 32,18 | 46,40 | 62,60 | 86,22 | 124,0 | 152,2 | 217,0 | 301,2 | 409,5 | 505,8 | 670,4 | 800,5 | 1192 |
| Исп.2 | - | - | - | - | - | 18,33 | 28,08 | 42,10 | 59,88 | 79,80 | 114,7 | 140,7 | 199,1 | 275,6 | 377,1 | 466,7 | 614,8 | 728,4 | 1080 | |
| T | Ісп.1 | 1×12 | 1,2×12 | 1,6×16 | 2×20 | 2×25 | 3,2×32 | 4×36 | 4×40 | 5×45 | 5×50 | 6,3×63 | 6,3×63 | 6,3×71 | 6,3×71 | 8×80 | 8×90 | |||
| Исп.2 | - | - | - | - | - | 3,2×25 | 4×32 | 4×36 | 5×40 | 5×45 | 6,3×50 | 6,3×50 | 6,3×63 | 6,3×63 | 8×71 | 8×80 | ||||
* Розміри гайок застосовувати не рекомендується.
Позначення:
d — номінальний діаметр різі
P — крок різі
da - діаметр фаски
m — відстань від опорної поверхні до основи коронки
f — відстань від опорної поверхні до основи прорізу
h — висота
D — діаметр коронки
k — кількість прорізів
n — ширина прорізу
e — діаметр описаного кола, не менш ніж
dw - зовнішній діаметр опорної поверхні, не менш ніж
S — розмір під ключ
N — вага 1000 шт. гайок із великим кроком різі, кг
T — рекомендований розмір шлінтера за ГОСТ 397
Допускається виконання фаски з боку прорізу або коронки. Форма дна прорізу може бути плоскою, округленою або з фаскою.
Аналоги ГОСТ 5918-73:
DIN 935 — шестигранні прорізні та корончасті гайки з діаметром різі від 4 до 80 мм. DIN 935-1 — клас точності А, В. DIN 935-3 — клас точності С.
ГОСТ 5932-73 — шестигранні прорізні та корончасті гайки класу точності А з діаметром різі від 4 до 48 мм.
Ви можете замовити та купити шестигранні прорізні та корончасті гайки ГОСТ 5918-73 за оптовими цінами за телефоном 050-622-4171.
| Основні | |
|---|---|
| Вид гайки | Корончата (прорізна) |
| Стан | Новий |
| Гарантійний термін | 36 міс |
| Матеріал гайки | Сталь |
| Країна виробник | Україна |
| Користувацькі характеристики | |
| Виробник | МЕГАПРОМКРЕПЬ |
- Ціна: від 30 ₴
